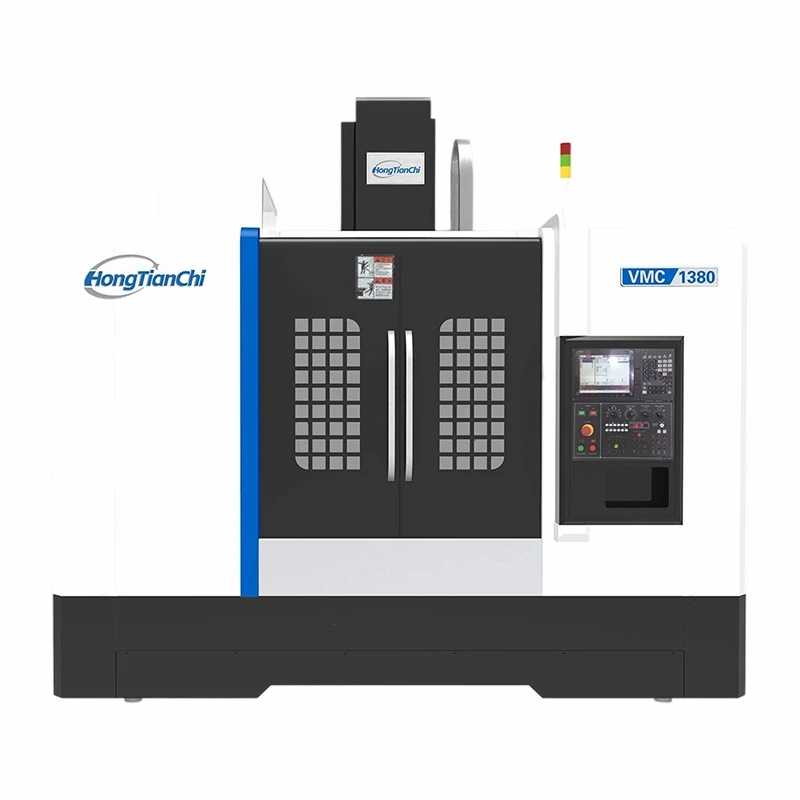

TC-VMC1380 Βαρύ CNC Vertical Machining Center
Χτισμένο για κόμβους έλικας πλοίων και μπλοκ βαλβίδων λαδιού, το TC-VMC1380's 1300 × 800 × 730mm Work Cube χειρίζεται 1500kg castings . Ο άξονας BT50 παραδίδει την ισχύ 185kW για την αποσύνθεση του 0. 3mm/δόντι.
Χαρακτηριστικά βαρέως τύπου
- 55# τετραπλάσια οδηγοί z-axis με 6- διαμόρφωση διαφάνειας
- 18.5 kw κινητήρας ατράκτου διατηρεί ροπή 800nm
- 9500 kg κρεβάτι με 22mm t-slots για fixturing
- 35 Το KVA Transformer επιτρέπει 24/7 βαριά κοπή
- Η έκρηξη αέρα μέσω του ακρωτηριασμού καθαρίζει τις βαθιές μάρκες διάτρησης
Δεδομένα απόδοσης
Φορτίο πίνακα 1500kg|Αφαίρεση τσιπ 40kg/hr
Απόσβεση κραδασμών 0.5μm @ 2000Hz|Αποτύπωμα 3,8 × 2,5m
Προδιαγραφές σώματος μηχανής & βασικά στοιχεία
|
Είδος |
Τύπος/μονάδα |
Προδιαγραφή TC-VMC1380 |
|
Ταξίδι |
||
|
Άξονας x |
mm |
1300 |
|
Άξονας y |
mm |
800 |
|
Άξονας z |
mm |
730 |
|
Ταχεία ταχύτητα διασταύρωσης (x/y/z) |
m/min |
24/24/24 |
|
Τραπέζι |
||
|
Μέγεθος πίνακα |
mm |
800×1500 |
|
Τραπέζης Τ. |
mm |
5-22×145 |
|
Max . χωρητικότητα φόρτωσης |
Κιλά |
1500 |
|
Ατρακτος |
||
|
Ταχύτητα ατράκτου |
στροφές |
8,000 |
|
Άξονα |
Τύπος |
BT50 |
|
Διάμετρος ατράκτου |
mm |
155 |
|
Απόσταση από το κέντρο ατράκτου έως το πρόσωπο του μηχανήματος |
mm |
866 |
|
Απόσταση από τη μύτη του άξονα έως την επιφάνεια του τραπεζιού |
mm |
110–840 |
|
Ακρίβεια τοποθέτησης |
mm |
±0.005/300 |
|
Επαναλάβετε την ακρίβεια τοποθέτησης |
mm |
±0.005/300 |
|
Βίδες μπάλας xyz-άξονα |
Τύπος |
C3 Βαθμός βαθμού - Ταϊβάν hiwin/pmi |
|
Γραμμικοί οδηγοί XYZ-άξονα |
Τύπος |
Γραμμικός οδηγός κυλίνδρων - Ταϊβάν hiwin/pmi (4 μονές ράγες για άξονα y) |
|
Σύνδεση κινητήρα άξονα |
Τύπος |
Άμεση κίνηση |
|
Σύνδεση κινητήρα ατράκτου |
Τύπος |
Δίσκο ζώνης |
|
Διαστάσεις μηχανής (LXWXH) |
mm |
3800x3355x2500 |
|
Καθαρό βάρος |
Κιλά |
9500 |
