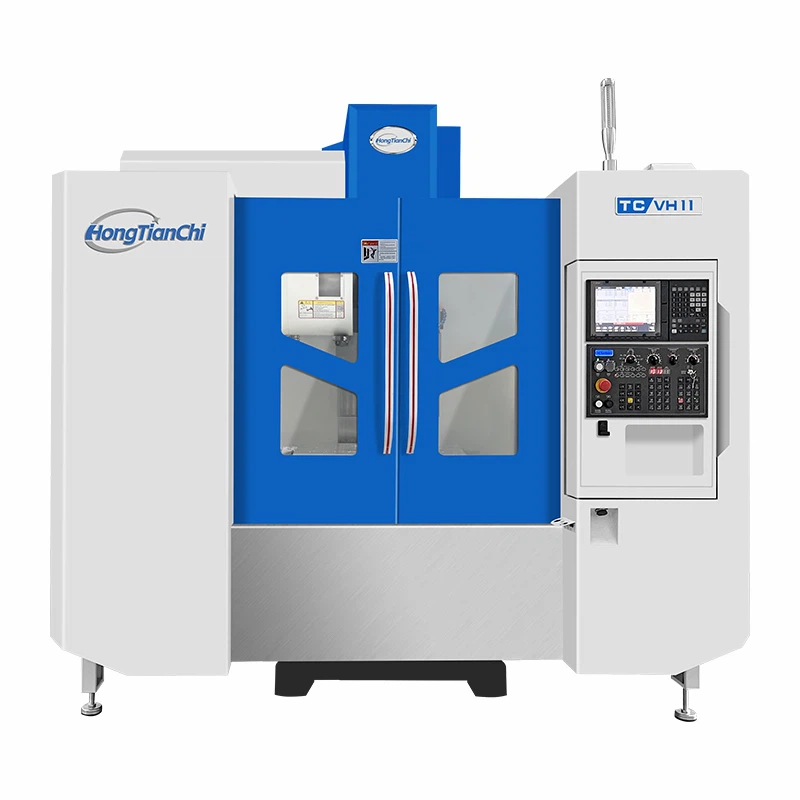

TC-VH11 εξαιρετικά βαριά CNC Vertical Machining Center
Χτισμένο για συστήματα θαλάσσιων προώθησης και κιβώτια ταχυτήτων ανεμογεννήτριας, το TC-VH11 συνδυάζει 1100 × 650 × 700mm XYZ Travel με 900kg Payload Capition . Η ροπή του 20000rpm BBT50 παραδίδει 71 .} 6n · m ροπή σε 12000 για το SOCONEL 718 Operations.
Χαρακτηριστικά βιομηχανικής ποιότητας
- Quad 45# γραμμικοί οδηγοί στον άξονα z αντισταθμίζουν τις δυνάμεις κοπής 18G
- 4012 mm προ-φορτωμένες σφάλματα με ενεργή απόσβεση δόνησης
- 3.0 kw ac servos διατηρούν 36m/min feed υπό φορτία πλήρους αδράνειας
- 7000 kg βάσης ορυκτών απορροφά αρμονική συντονισμός στο άλεση τιτανίου
- 2 × 450W Οι μεταφορέτες τσιπ Handle 35kg/hr ανοξείδωτο χάλυβα Swarf
Μετρήσεις απόδοσης
Μέγεθος πίνακα 650 × 1300mm|Προεξοχή του άξονα 840mm
Κατανάλωση ενέργειας 31kW κορυφή|Ακρίβεια 0.004mm/m
Η εκκαθάριση του άξονα Z-άξονα 700mm του VH11 φιλοξενεί υπερμεγέθη σύνθετα αεροδιαστημικά εργαλεία . με τα χειριστήρια Mitsubishi M80B και το κιτ προετοιμασίας 4ου άξονα, αυτό το μηχάνημα υπερέχει σε συνεχή παραγωγή τεμαχίων διέγερσης και υδραυλικών βαλβίδων.
Προδιαγραφές σώματος μηχανής & βασικά στοιχεία
|
Είδος |
Τύπος/μονάδα |
Προδιαγραφή TC-VH11 |
|
Ταξίδι |
||
|
Άξονας x |
mm |
1100 |
|
Άξονας y |
mm |
650 |
|
Άξονας z |
mm |
700 |
|
Ταχεία ταχύτητα διασταύρωσης (x/y/z) |
m/min |
36/36/36 |
|
Τραπέζι |
||
|
Μέγεθος πίνακα |
mm |
650×1300 |
|
Σχολή Τ |
Τύπος |
5-18×90 |
|
Max . χωρητικότητα φόρτωσης |
Κιλά |
900 |
|
Ατρακτος |
||
|
Ταχύτητα ατράκτου |
στροφές |
20,000 |
|
Άξονα |
Τύπος |
BBT40 |
|
Διάμετρος ατράκτου |
mm |
150 |
|
Απόσταση από το κέντρο ατράκτου έως το πρόσωπο του μηχανήματος |
mm |
840 |
|
Απόσταση από τη μύτη του άξονα έως την επιφάνεια του τραπεζιού |
mm |
140–840 |
|
Ακρίβεια τοποθέτησης |
mm |
±0.005/300 |
|
Επαναλάβετε την ακρίβεια τοποθέτησης |
mm |
±0.004/300 |
|
Βίδες μπάλας xyz-άξονα |
Τύπος |
C3 βαθμού βίδα (μοντέλο 4012) - PMI/Hiwin |
|
Γραμμικοί οδηγοί XYZ-άξονα |
Τύπος |
Γραμμικός οδηγός κυλίνδρων (45/45/45) - PMI/Hiwin |
|
Σύνδεση κινητήρα ατράκτου |
Τύπος |
Άμεση κίνηση |
|
Διαστάσεις μηχανής (L × W × H) |
mm |
2549x2755x2622 |
|
Καθαρό βάρος |
Κιλά |
7000 |
